Μηχανή μετατροπής κυματοειδών AC 220V 3.5KW HVIS-CPC-2200A Μηχανή μέτρησης

Μηχανή μέτρησης κυματοειδούς χαρτονιού

Η HVIS-CPC-2200A

Περιγραφή:

Η αυτοαναπτυγμένη μηχανή μέτρησης κυματοειδούς χαρτονιού είναι μια καθολική συσκευή μέτρησης ειδικά για την στοίβαση κυματοειδούς χαρτονιού.Η εικονική φωτογραφία CCD χρησιμοποιείται για την απόκτηση της εικόνας της τελικής επιφάνειας κυματοειδούς χαρτονιού. Με βάση τον βαθιάς μάθησης αλγόριθμο για να πάρετε τα κυματοειδή χαρακτηριστικά κάθε στρώσης, και αριθμοί φύλλου επιφάνειας θα αντικατασταθεί με ακρίβεια.Μπορεί να αναπτυχθεί γρήγορα στα εργοστάσια χαρτονιού δεύτερου επιπέδου και στα εργοστάσια χαρτονιού τρίτου επιπέδου για την επίλυση του ανιχνεύσιμου προβλήματος της ανικανότητας σε διάφορες πτυχές όπως η παραγωγή, αποθήκευση και μεταφορά.

Εφαρμόσιμος τύπος χαρτονιού:

Αριθμός σειράς.	Τύπος	Φωτογραφίες & Παραμέτρους	Εφαρμόζεται
1	Α-φλάουτο		✔
2	Σι-φλάουτο		✔
3	Φλάουτο C		✔
4	Ε-φλάουτο		✔
5	Εβ-φλάουτο		✔
6	Β-Φλάουτο		✔
7	Φλάουτο ΑΒ		✔

Σημείωση: Για το ζευγάρι αριθμημένο στρώμα κυματοειδούς χαρτονιού, εάν χρησιμοποιείται η μέθοδος συσσώρευσης κυματοειδούς σε κυματοειδές, μπορεί να προκαλέσει το σφάλμα αναγνώρισης.

Ο αγοραστής είναι υποχρεωμένος να παρέχει όλα τα είδη και τα υλικά για την αξιολόγηση του πωλητή κατά τη διάρκεια του σταδίου αξιολόγησης του σχεδίου.και η αποτυχία του έργου ή η ευθύνη για πρόσθετα έξοδα θα βαρύνει τον αγοραστή.

Τεχνική παράμετρος μηχανής:

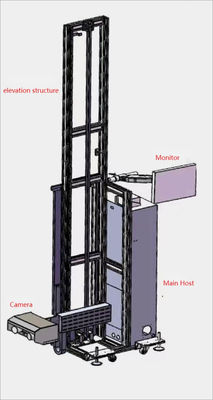

Σύνθεση εξοπλισμού:

• Σιδηρόδρομος καθοδήγησης ανύψωσης: Το ύψος μπορεί να προσαρμοστεί και η μονάδα συλλογής εικόνας κατά τη διάρκεια της λειτουργίας του εξοπλισμού θα κάνει μια κίνηση ανύψωσης σε αυτόν τον σιδηρόδρομο καθοδήγησης.
• Ελέγχου αφής: Μηχανή που λειτουργεί με οθόνη αφής.
• Εκτυπωτής: για την εκτύπωση σε πραγματικό χρόνο της υπολογιζόμενης ποσότητας χαρτονιού.
• Ηλεκτρικό ντουλάπι ελέγχου: περιέχει βασικά εξαρτήματα όπως έλεγχο κίνησης, μέρη συλλογής εικόνας, βιομηχανικός προσωπικός υπολογιστής κλπ.
• Μονάδα λήψης εικόνας: περιέχει κάμερες, φακούς, φωτεινές πηγές, αισθητήρες και άλλα εξαρτήματα, τα οποία χρησιμοποιούνται για τη συλλογή σε πραγματικό χρόνο εικόνων από κυματοειδές χαρτόνι.

Εργασιακή διαδικασία:

Το κυματοειδές χαρτόνι μεταφέρεται από τη γραμμή μεταφοράς ή μεταφέρεται χειροκίνητα στο μπροστινό μέρος της μηχανής μετρήσεων 500 mm ~ 1000 mm.Η κάμερα τραβάει το μοτίβο κύματος από την πλευρά του κυματοειδούς χαρτονιούΜετά την επεξεργασία του λογισμικού, έρχεται η ποσότητα του κυματοειδούς χαρτονιού και τα αποτελέσματα εμφανίζονται στην οθόνη αφής.
