Φόλτερ Gluer + Flip Stacker + φορητό συνεργατικό ρομπότ Palletizer

Η απόλυτη πλήρως αυτοματοποιημένη λύση συσκευασίας στο τέλος της γραμμής

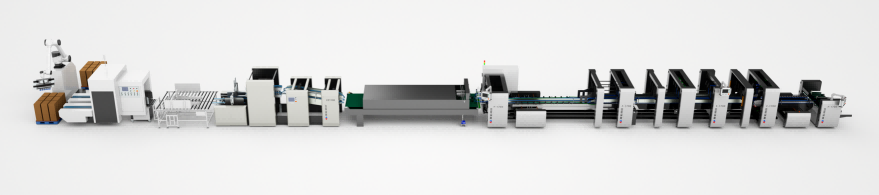

Η πλήρως αυτοματοποιημένη γραμμή παραγωγής συσκευασιών στο τέλος της γραμμής YOCO GROUP ενσωματώνει τρία συστήματα υψηλής απόδοσης σε μια απρόσκοπτη, έξυπνη ροή εργασίας: μια κολλητή φακέλων υψηλής ταχύτητας, το FZ1100 Flip Stacker και μια φορητή συνεργατική παλετοποιή ρομπότ.

Σχεδιασμένη ειδικά για μεσαίες έως μεγάλες βιομηχανίες συσκευασίας, αυτή η ολοκληρωμένη σειρά γεφυρώνει το χάσμα μεταξύ της αναδίπλωσης του χαρτοκιβωτίου και της τελικής παλετοποίησης. Επεξεργάζεται χαρτόνι και διάφορα κυματοειδές υλικά (3-στρωτα και 5-στρωμένα, φλάουτα A, B, C, E, EB, AB) από ακατέργαστα φύλλα σε τέλεια μετρημένα, όμορφα αναποδογυρισμένα και στοιβαγμένα με ασφάλεια δέσμες έτοιμες για αποστολή.

Συνδυάζοντας τον ακριβή μηχανικό συγχρονισμό με την προηγμένη συνεργασία ανθρώπου-μηχανής, αυτό το σύστημα εξαλείφει τον χειροκίνητο χειρισμό, μειώνει τα σημεία συμφόρησης στην εργασία και βελτιστοποιεί την επιφάνεια του εργοστασίου.

Στις σύγχρονες εγκαταστάσεις συσκευασίας σε όλη την Ευρώπη, την Αμερική και τη Νοτιοανατολική Ασία, η παραδοσιακή συσκευασία στο τέλος της γραμμής δημιουργεί τεράστια λειτουργικά προβλήματα. Αυτή η ολοκληρωμένη γραμμή λύνει άμεσα αυτές τις κρίσιμες προκλήσεις του κλάδου:

• Αυξάνεται στα ύψη το κόστος εργασίας και οι ελλείψεις: Η εύρεση αξιόπιστων χειριστών για βαριές, επαναλαμβανόμενες εργασίες στοίβαξης και παλετοποίησης είναι όλο και πιο δύσκολη και δαπανηρή.
• Συχνά σημεία συμφόρησης σε υψηλές ταχύτητες: Οι κολλητές φακέλων υψηλής ταχύτητας συχνά λειτουργούν κάτω από τη χωρητικότητα επειδή οι άνθρωποι συσκευασίας δεν μπορούν να συμβαδίσουν με την έξοδο.
• Ανακριβής μέτρηση και ανομοιόμορφες δέσμες: Η χειροκίνητη καταμέτρηση οδηγεί σε σφάλματα αποστολής, ενώ οι μη αναποδογυρισμένες κυματοειδείς δέσμες πάσχουν από ανομοιόμορφο πάχος, καθιστώντας τις τελικές παλέτες ασταθείς.
• Άκαμπτα, τεράστια ίχνη: Οι παραδοσιακές βιομηχανικές κυψέλες ρομπότ απαιτούν μόνιμη περίφραξη ασφαλείας και τεράστιους χώρους δαπέδου, οι οποίοι δεν ταιριάζουν σε στενές ή εξελισσόμενες εργοστασιακές διατάξεις.

• Καταμέτρηση αισθητήρα υψηλής ακρίβειας: Χρησιμοποιεί φορέα κλίσης ζώνης και προηγμένους αισθητήρες υψηλής ακρίβειας για την άψογη καταμέτρηση χαρτοκιβωτίων.
• Ανεξάρτητο σερβο-ελεγχόμενο αναστροφή 180°: Επιτρέπει την αυτόματη περιστροφή 180 μοιρών των εναλλασσόμενων δεσμίδων. Αυτό αντισταθμίζει τη φυσική μεροληψία πάχους των κολλημένων πτερυγίων χαρτοκιβωτίου, εξασφαλίζοντας εντελώς επίπεδες, ομοιόμορφες και σταθερές στοίβες.
• Modular & Adaptable Design: Πέρα από τις υποχρεωτικές μονάδες αναστροφής και στοίβαξης, οι πελάτες μπορούν να συνδυάσουν ελεύθερα λειτουργικά στοιχεία (μέτρηση, αναστροφή, στοίβαξη και εκτροπή) για να ανταποκρίνονται στις ακριβείς απαιτήσεις ροής εργασίας.

• Φορητότητα Plug-and-Play: Διαθέτοντας έναν εξαιρετικά ενσωματωμένο, ελαφρύ σχεδιασμό, αυτή η φορητή μονάδα καταλαμβάνει ένα συμπαγές αποτύπωμα μόλις 6 τετραγωνικών μέτρων (συμπεριλαμβανομένων των διπλών ζωνών στοίβαξης). Μπορεί να επανατοποθετηθεί σε πολλές γραμμές παραγωγής εντός 2 ωρών.
• Διεπαφή μηδενικού προγραμματισμού: Διαθέτοντας ένα πραγματικό σύστημα "εκκίνησης με ένα κλικ", οι χειριστές μπορούν να διαμορφώσουν νέα οπτικοποιημένα μοτίβα στοίβαξης μέσω μιας φιλικής προς το χρήστη οθόνης αφής 15 ιντσών εντός 5 λεπτών—δεν απαιτείται κωδικοποίηση.
• Προσαρμοστικότητα εργαλείων διπλού άκρου: Μπορεί να προσαρμοστεί είτε με μηχανικό τελικό τελεστή τύπου Sucker (Vacuum) είτε με Gripper Type για απρόσκοπτη διαχείριση χαρτοκιβωτίων διαφορετικού μεγέθους και σύνθετων διαμορφώσεων στρώσεων.
• Ασυμβίβαστη Ασφάλεια & Συμμόρφωση CE: Πιστοποιημένο για τα διεθνή πρότυπα ασφαλείας CE. Υποστηρίζει προηγμένη συνεργασία ανθρώπου-μηχανής και μπορεί να τοποθετηθεί με προαιρετικούς ηλεκτρονικούς φράκτες προστασίας ραντάρ λέιζερ ή προστατευτικά φράγματα πλέγματος.

Η γραμμή παραγωγής κλιμακώνεται σύμφωνα με τις απαιτήσεις μέγιστου πλάτους φύλλου. Έξι βασικά μοντέλα έχουν σχεδιαστεί για να ταιριάζουν με την ικανότητα του εργοστασίου σας:

Εφαρμόσιμο χαρτί (Τμήμα κόλλησης): Χαρτόνι 300g−800g και χαρτί μικροφλούτου/κυματοειδές (F, E, C, B, A, EB, AB).

Προδιαγραφή παραμέτρων

• Εφαρμοστέο χαρτί: Κυματοειδές B, C, E, AB (3 στρώσεις και 5 στρώσεις)
• Μέθοδος τροφοδοσίας: Αυτόματη συνεχής τροφοδοσία
• Πλάτος χαρτοκιβωτίου (μετά το δίπλωμα): 220−1000 mm
• Μήκος χαρτοκιβωτίου (μετά το δίπλωμα): 300−800 mm
• Ταχύτητα μηχανής: 80 μέτρα/λεπτό
• Τύπος & Πλάτος Ζώνης: Πολυπροπυλένιο (PP) / 30mm−50mm
• Διαστάσεις (Μ x Π x Υ): 5920×1900×2000 mm
• Ισχύς & Βάρος: ≈18,5 kw / ≈4 τόνοι

Δυνατότητα απόδοσης παραμέτρων

• Μέγ. Τελική χωρητικότητα φόρτωσης: Έως 50 κιλά
• Μέγ. Ταχύτητα συσκευασίας: 8−10 τεμ./λεπτό
• Συνολική επιφάνεια δαπέδου που καταλαμβάνει: 6 τετραγωνικά μέτρα (συμπεριλαμβανομένης της στοίβαξης διπλής παλέτας)
• Οθόνη αφής ελέγχου HMI: Διαδραστική οθόνη I/O 15 ιντσών

• Σημαντική εξοικονόμηση εργασίας: Αυτή η αυτοματοποιημένη διαμόρφωση στο τέλος της γραμμής αντικαθιστά απευθείας τον φόρτο εργασίας έως και 4 εργαζομένων στη χειρωνακτική συσκευασία, παρέχοντας πλήρη απόδοση επένδυσης εντός μηνών.
• Ασυναγώνιστη ευελιξία τύπου κουτιού: Χειρίζεται απρόσκοπτα κουτιά σφράγισης σε ευθεία γραμμή, κουτιά με σύγκρουση στο κάτω μέρος (κάτω με άγκιστρο), γωνιακά κουτιά 4/6 και σχέδια κουτιών διπλής όψης.
• Σχεδιασμένο για Διεθνείς Κανονισμούς Ασφάλειας: Κατασκευασμένο με εξαρτήματα υψηλής ποιότητας και συμμόρφωση με CE, καθιστώντας το ιδανικό για τα αυστηρά ρυθμιστικά πλαίσια των δαπέδων κατασκευής Ευρώπης και Βόρειας Αμερικής.
• Δευτερεύουσα Υποστήριξη Ανάπτυξης: Με την υποστήριξη ενός ανεξάρτητα αναπτυγμένου βασικού λειτουργικού συστήματος, το συνεργατικό μας ρομπότ υποστηρίζει δευτερεύουσες τροποποιήσεις λογισμικού, επιτρέποντας στις ομάδες IT και μηχανικών να το προσαρμόσουν για τοπικές ενσωματώσεις ERP/MES.

Α: Καθόλου. Το συνεργατικό ρομπότ διαθέτει ένα έξυπνο, οπτικοποιημένο λειτουργικό σύστημα. Η ρύθμιση ενός νέου μοτίβου πλαισίου ή διαδρομής πακέτου διαρκεί λιγότερο από 5 λεπτά μέσω της οθόνης αφής 15 ιντσών χωρίς να γράψετε ούτε μια γραμμή κώδικα.

Α: Επειδή τα κυματοειδές και διπλωμένα κουτιά έχουν φυσική ανισορροπία ύψους στην κολλημένη πλευρά. Εάν τα στοιβάζετε όλα προς την ίδια κατεύθυνση, το σωρό θα γέρνει και τελικά θα πέσει. Η ανεξάρτητη μονάδα ανατροπής με σερβομηχανισμό περιστρέφει τα πακέτα κατά 180 μοίρες εναλλάξ, δημιουργώντας μια τέλεια ισορροπημένη και σταθερή στοίβα.

Α: Είναι απίστευτα απλό. Χάρη στον ελαφρύ, ενσωματωμένο σχεδιασμό και το φορητό του αποτύπωμα, οι ομάδες μηχανικών μπορούν να μεταφέρουν πλήρως, να εγκαταστήσουν και να διορθώσουν τον παλετοποιητή σε μια νέα γραμμή παραγωγής εντός 2 ωρών.

Α: Ναι. Η στοίβαξη FZ1100 και η κύρια γραμμή χειρίζονται άνετα χοντρά χαρτόνια (300g−800g) και βαριά κυματοειδή χαρτόνια 3 και 5 στρώσεων στα φλάουτα A, B, C, E και συνδυασμένα φλάουτα όπως AB/EB. Ο βραχίονας ρομπότ υποστηρίζει στιβαρή χωρητικότητα ωφέλιμου φορτίου έως και 50 kg στον τελικό τελεστή του.
