Λεπτομέρειες:
|
| Τετάρτη: | 220V ή 380V ή 415V | Χρώμα: | Προσαρμοσμένο |
|---|---|---|---|
| Μέγιστη ταχύτητα μηχανών: | 180 φύλλα/min | Μέγιστο μέγεθος φύλλου: | 2600x5200 χιλιοστά |
| Ελάχιστο μέγεθος φύλλου: | 700x1000mm (κατάστημα με μία μονάδα) | Μέγιστη περιοχή εκτύπωσης: | 2500x5100 χιλιοστά |
| Δυνατότητα εκτύπωσης: | 2-15 mm | Ποσότητα χρώματος: | 1-4 |
| Επισημαίνω: | Προσαρμοσμένος εκτυπωτής Flexo Slotter Die Cutter,Φλεξοτυπικός εκτυπωτής |
||

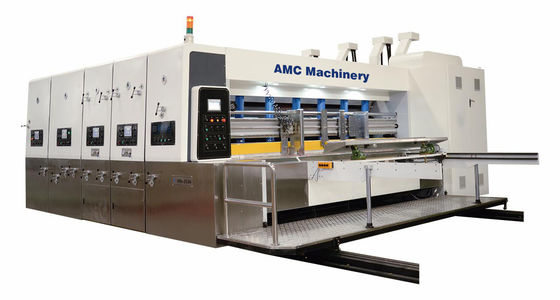

Φλεξό εκτυπωτής Slotter Die Cutter
Πρότυπο: SYKM-H-2652HN
Βασικές λειτουργίες και χαρακτηριστικά:
Μηχανή
Σύστημα ελέγχου
Θεραπεία
Διαβίβαση
Λιπαντική
Ειδικότητα:
| Σχήμα | SYKM-H-2652HN |
| Μέγεθος μηχανής | |
| Εσωτερικό πλάτος σώματος τοίχου | 5500 χιλιοστά |
| πλάτος του κυλίνδρου εκτύπωσης | 5100 χιλιοστά |
| Μονάδα πυκνότητας | 60 χιλιοστά |
| Προδιαγραφή τροφοδοτή | |
| Μέγιστη ταχύτητα μηχανής | 180 φύλλα/min |
| Κατάλληλη ταχύτητα εργασίας | 100-150 φύλλα/min |
| Ακρίβεια τροφοδοσίας | ±1 mm |
| Προδιαγραφές για τον άνω τροφοδοτικό ρόλο | ¢ 175mm, πάχος 25mm |
| Προδιαγραφή του τροφοδοτικού κυλίνδρου κάτω | ¢ 240mm, πάχος 25mm |
| Προδιαγραφές εκτυπωτή | |
| Μέγιστο μέγεθος φύλλου | 2600x5200 χιλιοστά |
| Ελάχιστο μέγεθος φύλλου | 700x1000mm (κατάστημα με μία μονάδα) |
| Μέγιστη έκταση εκτύπωσης | 2500x5100 χιλιοστά |
| Δυνατότητα εκτύπωσης | 2-15 mm |
| Δυνατότητα εκτύπωσης | 7.2mm |
| Δυοχρωματική ακρίβεια εκτύπωσης | ±0,5 mm |
| Ακρίβεια εκτύπωσης τριών/τέσσερις χρωμάτων | ±0,65 mm |
| Διάμετρος κυλίνδρου εκτύπωσης | ¢ 900 mm (συμπεριλαμβανομένου του πίνακα εκτύπωσης) |
| Προδιαγραφές κυλίνδρων εκτύπωσης | ¢ 240mm, πάχος 30mm |
| Προδιαγραφή κυλίνδρου ελαστικού | ¢ 275mm, πάχος 35mm |
| Προδιαγραφή κυλίνδρων Anilox | ¢ 285mm, πάχος 35mm |
| Προδιαγραφή Slotter | |
| Μονάδα διακοπής | 8 χιλιοστά |
| Ελάχιστος χώρος διακοπής | 360x100x360x100mm ή 190x190x190x190mm |
| Μέγιστο πλάτος κοπής του φλαπ | 50 χιλιοστά |
| Μέγιστο βάθος σχισμής | 710 χιλιοστά |
| Ακρίβεια διαχωρισμού | +/-1mm |
| Προδιαγραφές κυλίνδρων ελαστικών | ¢ 215mm, πάχος 35mm |
| Προδιαγραφές του κοπτήρα πετσέτας | |
| Ακριβότητα κοπής με πετσέτα | +/-1mm |
| Προδιαγραφή κυλίνδρου κάλυψης αγκάθου | ¢ 643,9mm, πάχος 45mm |
| Προδιαγραφές κυλίνδρων πεπιεσμένων | ¢850mm, πάχος 45mm |
Πληροφορίες για κάθε μονάδα
| Μονάδα τροφοδοσίας |
 |
|
Τροφοδότης άκρων μολύβδου Απορρόφηση κενού, η δύναμη απορρόφησης είναι διαιρετικό έλεγχο Εγχειρίδιο ρύθμισης του εμπρόσθιου πώματος Ηλεκτρική ρύθμιση από το αριστερό/δεξί πλευρικό πώμα Ηλεκτρικό σύστημα κίνησης και χειροκίνητος χειρισμού του πίσω πώματος Με λειτουργία τροφοδοσίας με παράκαμψη
Τροφοδοτικό ρόλο Το επάνω ρόλο είναι τυλιγμένο με νιτρικό καουτσούκ Η επιφάνεια του κάτω κύλινδρου είναι με ανάγλυφο και επικαλυμμένο σκληρό χρώμιο Το κενό τροφοδοτικού κυλίνδρου μπορεί να ρυθμιστεί από 0-15mm Υιοθετήστε καθολική ζεύξη για την παροχή ισχύος μετάδοσης στον τροφοδοτικό ρόλο
Μονάδες ανοιχτές/κλειστές και σε κίνηση Μετακινούμενος άξονας εξοπλισμένος με συμπλέκτη τριβής Η προστασία από την εκκίνηση του κύριου κινητήρα μπορεί να διασφαλίσει ότι ο κύριος κινητήρας δεν θα ξεκινήσει πριν όλες οι μονάδες δεν είναι κλειδωμένες. Η λειτουργία επαναφοράς μηδέν μπορεί να αποθηκεύσει φύλλα όταν αλλάξει η σειρά |
| Μονάδα εκτύπωσης |
|
|
Κύλινδρο εκτύπωσης Χρωμικό σκληρό επιφανειακό και επικαλυμμένο Τελειωμένη δοκιμή ισορροπίας Η συσκευή κλειδώματος με πετσέτα εκτύπωσης είναι εξοπλισμένη Εκτύπωση πεθαίνει κρεμασμένο αυλάκι είναι κατάλληλο για 9mm Στερεο κλειδαριά Strip Ο διακόπτης ποδιού χρησιμοποιείται για τον έλεγχο του κυλίνδρου εκτύπωσης που κινείται με την κατεύθυνση των ρολογιών ή κατά την κατεύθυνση των ρολογιών για εύκολη τοποθέτηση της εκτύπωσης
Τυποποιητικά κυλίνδρους Χρωμικό σκληρό επιφανειακό και επικαλυμμένο Τελειωμένη δοκιμή ισορροπίας Το κενό κυλίνδρου πίεσης μπορεί να ρυθμιστεί από 0-15mm
Ρολάν Ανίλοξ Μεταλλικός ρόλος αναιλοξίου και κεραμικός ρόλος αναιλοξίου είναι προς επιλογή. Όταν LPI πάνω από 250, πρέπει να επιλέξετε κεραμικό ρόλο anilox Το κενό κυλίνδρου Anilox μπορεί να ρυθμιστεί από 0-8mm
Ελαστικό τροχό Το ελαστικό ρόλο χρησιμοποιείται για την ανάμειξη μελάνης. Περιτυλιγμένο νιτρικό καουτσούκ. Αυτό το σχέδιο τύπου μπορεί να εξασφαλίσει την τέλεια μεταφορά μελάνης
Όταν ο κύριος κινητήρας σταματήσει, υπάρχει ένας ανεξάρτητος κινητήρας για να οδηγήσει τον ρόλο. Το κενό των ελαστικών κυλίνδρων μπορεί να ρυθμιστεί από 0-8mm
Κανονισμός για την καταχώριση Δομή πλανητικού εξοπλισμού Ρυθμιστική εγγραφή σε 360 μοίρες, χειρισμός από υπολογιστή Κύλινδρο εκτύπωσης με άξονα που κινείται σε εύρος ±5 mm Η λειτουργία επαναφοράς μηδέν μπορεί να αποθηκεύσει φύλλα όταν αλλάξει η σειρά
Ρολάρι μεταφοράς φύλλων Τόσο το άνω όσο και το κατώτερο ρολόι μεταφοράς φύλλου είναι επικαλυμμένο με σκληρό χρώμιο Το κενό κυλίνδρου μεταφοράς φύλλου μπορεί να ρυθμιστεί από 0-15mm
Σύστημα κύκλου μελάνης Η αντλία διάφραγματος χρησιμοποιείται για κύκλο μελάνης Το στόμιο αναρρόφησης μελάνης είναι εξοπλισμένο με φίλτρο δίχτυ, μπορεί να φιλτράρει τις προσμείξεις Όταν λείπει το μελάνι, η συσκευή συναγερμού θα χτυπήσει
Μηχανή στερέωσης καταχωρίσεων εκτύπωσης Όταν οι μονάδες ανοίγουν, το φρένο θα σταθεροποιήσει τη θέση του κιβωτίου για να κρατήσει την καταχώριση εκτύπωσης δεν αλλάζει |
| Μονάδα διακοπής |
|
|
Δομή Η μονάδα διακοπής περιλαμβάνει τους κυλίνδρους προεπιμόρφωσης, τους κυλίνδρους τελικής διακοπής, τους κυλίνδρους διακοπής των λεπίδων Η διάμετρος του κυλίνδρου του άνω και του κατώτατου κυλίνδρου είναι 285 mm Το κενό κυλίνδρων μπορεί να ρυθμιστεί από 0-12mm Η διάμετρος του άνω άξονα είναι 240 mm, το πάχος είναι 30 mm Η διάμετρος του σχοινίου είναι 240mm, το πάχος είναι 30mm
Κανονισμός Ηλεκτρική ρύθμιση ύψους κιβωτίου, έλεγχος PLC Ηλεκτρική ρύθμιση εγγραφής σχισμών, έλεγχος PLC Ηλεκτρική ρύθμιση θέσης της λεπίδας, έλεγχο PLC
Επενδύσεις Υιοθετήστε 4 λεπίδες και 1 μεγάλη λεπίδα κοπής Για τη ρύθμιση της θέσης των λεπίδων χρησιμοποιούνται 10 στροφίδες. Η γραμμική οδήγηση χρησιμοποιείται για την ακριβή τοποθέτηση Ο σύνδεσμος χρησιμοποιείται για τη σύνδεση της βάσης της άνω και της κάτω λεπίδας, αυτό μπορεί να διασφαλίσει υψηλή ακρίβεια ρύθμισης της θέσης κάθε λεπίδας. Η διάμετρος της πλάκας είναι 800 mm. Αυτό το ειδικό είδος μπορεί να κάνει ελάχιστο μέγεθος σχισμάτων είναι 360x100x360x100mm ή 190x190x190x190mm |
| Μονάδα κοπής με πετσέτα |
|
|
Κύλινδρο κάλυψης αγκάθου Το εύρος πλευρικής μετατόπισης είναι 30mm Η επιφάνεια της κάλυψης της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας της επιφάνειας Το κενό του κυλίνδρου της κάλυψης της επιφάνειας μπορεί να ρυθμιστεί από 0-12mm Κάλυψη αγκάθι κύλινδρο διαφορά ταχύτητας αντιστάθμισης δομή θα βοηθήσει να διατηρήσει την ίδια γραμμική ταχύτητα με τον κύλινδρο κόψιμο πεθαίνει Εξοπλίστε το κάλυμμα της νυχιάς με την λεπίδα επισκευής
Κύλινδρο πετσέτας Η επιφάνεια του κυλίνδρου με θήκη και επικαλυμμένη με σκληρό χρώμιο Εκτελέστηκε δοκιμή δυναμικής ισορροπίας Η απόσταση τρύπας στερέωσης πεθαίνει είναι 100 mm σε πλευρική κατεύθυνση και υπάρχουν 12 τρύπες με ίση απόσταση στην περίμετρο του κυλίνδρου πεθαίνει.
Τροχαίο πεδίο Το ύψος της λεπίδας είναι 22,6 mm. Το πάχος της ξύλινης πετσέτας είναι 13 mm Το ύψος της λεπίδας κοπής είναι 25,4 mm
Εναρμόδιση σχισμάτων (προαιρετικό μέρος) Το πλάτος της λεπίδας είναι 8mm. Υψόμετρο του κουτιού ρυθμίζεται συγχρονικά με το χέρι
Καταχώριση κοπής με πετσέτα Δομή πλανητικού εξοπλισμού Ρυθμιστική εγγραφή σε 360 μοίρες, χειρισμός από υπολογιστή Το εύρος πλευρικής ρύθμισης του κυλίνδρου πετσέτας είναι ±5 mm, ρυθμίζεται από κινητήρα
Ρολάρι μεταφοράς φύλλων Τόσο το άνω όσο και το κατώτερο ρολόι μεταφοράς φύλλου είναι επικαλυμμένο με σκληρό χρώμιο Το κενό κυλίνδρου μεταφοράς φύλλου μπορεί να ρυθμιστεί από 0-18mm
Ανεξάρτητος κινητήρας μεταφοράς (προαιρετική διαμόρφωση) Για την παροχή ενέργειας στην μονάδα κοπής με πετσέτα χρησιμοποιείται ανεξάρτητος κινητήρας εφοδιασμού.δεν υπάρχει σύστημα μετάδοσης στην μονάδα κοπής και δεν μεταφέρει τις δονήσεις της μονάδας κοπής στην μονάδα εκτύπωσηςΑυτό θα μπορούσε να βοηθήσει στη διατήρηση υψηλής ακρίβειας εκτύπωσης. |
| Αυτοκινητό συσσωρευτή |
|
|
Άρμα συλλογής φύλλων Οδηγός / αυτόματο μοντέλο και τα δύο διαθέσιμα Το χέρι συλλογής φύλλου μεταφοράς της τάσης ζώνης μπορεί να ρυθμιστεί ξεχωριστά Η ταχύτητα στοίβασης ρυθμίζεται
Ανύψωση/κατάβαση πλατφόρμας Δυνατή αλυσίδα μετάδοσης Το ύψος στοίβωσης είναι 1600mm Ο κινητήρας ανύψωσης/κατάβασης της πλατφόρμας είναι με φρένο
Κλειδί συλλογής φύλλων Όταν η στοιβάζουσα φύλλα φτάνουν στο επιλεγμένο ύψος, η πλάκα συλλογής φύλλων θα φτάσει για να συλλέξει φύλλα Θέση του πίσω πώματος ρυθμίζεται με το χέρι Η ζώνη μεταφοράς Pucker υιοθετείται για τη μεταφορά φύλλων |
