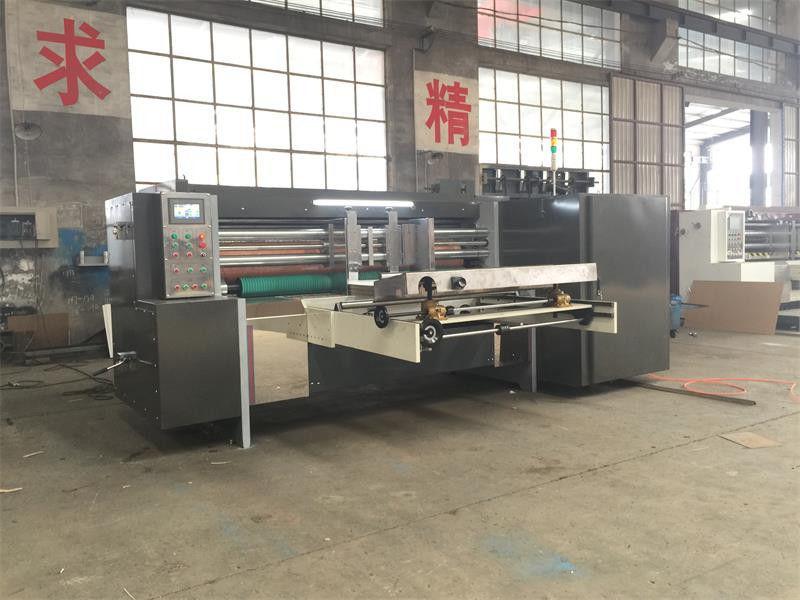

Μονάδα κοπής 50 mm από χαρτόνι, αυτοματοποιημένη μηχανή κοπής

Μηχανή αυτοματοποιημένης περιστροφής

Πρότυπο: ZM-1400x2400

Χαρακτηριστικά:

• Τροφοδοτικό άκρου με μολύβι τύπου τροχού με αναρρόφηση υπό κενό
• Ένα ζευγάρι τροφίμων
• Μηχανοκίνητο σύστημα χειρισμού πλευρικού οδηγού
• Ο κύριος κινητήρας υιοθετεί κινητήρα μεταβλητής συχνότητας
• Χρησιμοποιήστε οθόνη αφής και PLC για να ελέγξετε τη μηχανή
• Μηχανοκίνητη ρύθμιση μητρώου
• Εγχειρική ρύθμιση του πλευρικού χειρισμού κυλίνδρου, εύρος ±4 mm
• Χειροκίνητη ρύθμιση του χειριστή Anvil roll nip, εύρος 2-8mm
• Χειροκίνητη ρύθμιση του ελέγχου της κορυφής του κυλίνδρου, εύρος 2-8 mm
• Το κουμπί διακοπής έκτακτης ανάγκης είναι εγκατεστημένο
• Το πάχος της πλάκας είναι 50 mm
• Η συσκευή αντιστάθμισης ταχύτητας μπορεί να διατηρήσει την ακρίβεια κοπής πετσέτας ανεξάρτητα από τις αλλαγές στη διάμετρο της επιφάνειας
• Η συσκευή ξύρισμα είναι εξοπλισμένη για επανειλημμένη επισκευή της καουτσούκ αψίδας


Ειδικότητα:



☆ Μονάδα τροφοδοσίας

Ι μέθοδος σίτισης
Τετρακύλινδρος τροφοδότης άκρων μολύβδου τύπου τροχού;
Μηχανικό σύστημα τροφοδοσίας, εμφάνιση της ταχύτητας τροφοδοσίας στην οθόνη αφής.
Για διαφορετικό βαθμό κάμψης, χρησιμοποιήστε διαφορετική δύναμη κενού, εξοικονομήστε ενέργεια.

L Ρυθμισμός στάθμευσης φύλλου
Ηλεκτρική ρύθμιση της αριστερής και δεξιάς στάσης φύλλου·
Η πίσω στάση μετακίνησης και ανύψωσης ρυθμίζεται με το χέρι.
Προηγούμενη στάση ρυθμίζεται χειροκίνητα, απόσταση ρύθμισης οθόνης πίνακα;

Ι τροφοδοτικό ρόλο
Το επάνω ρόλο είναι ρόλο από καουτσούκ, παρέχει ελαφριά πίεση και υψηλή δύναμη τριβής στο κυματοειδές φύλλο, μπορεί να αποτρέψει τη βλάβη της επιφάνειας του φύλλου.
Ο τροφοδοτικός κυλίνδρος από καουτσούκ εκτελείται με δοκιμή δυναμικής ισορροπίας.
Πίνακας ελέγχου
Το κουμπί διακοπής έκτακτης ανάγκης είναι εγκατεστημένο.
Πίνακας ελέγχου με κουμπιά για: αρχική κίνηση/αποστολή κινητήρα, αύξηση/μείωση ταχύτητας, αύξηση/μείωση δύναμης κενού, παράλειψη τροφοδοσίας, αυτόματο μετρητή.


Μέρος κοπής με πετσέτα


• Μοντέλο μηχανής
  Μοντέλο: 50 mm

• Κύλινδρο αγκάθου
  Υλικό: αδιάβροχο ατσάλινο σωλήνα
  Εξωτερική διάμετρος: 434,2 mm
  Δάχος:25 mm
  Η επιφάνεια καλύπτεται από σκληρό χρώμιο και διενεργείται δοκιμή δυναμικής ισορροπίας και δοκιμή στατικής ισορροπίας.
  Μηχανολογική έλικα μετακινούμενη δομή για να κάνει κύλινδρο αψίδας μπορεί να κάνει πλευρική εκδρομή με εύρος 40 mm.

• Λειτουργία αντιστάθμισης διαφορικής ταχύτητας
  Η λειτουργία αντιστάθμισης διαφορικής ταχύτητας μπορεί να διατηρήσει την γραμμική ταχύτητα της επιφάνειας του κυλίνδρου αψίδας πάντα ως κυλίνδρου κοπής πετσέτας.Κάνει την επιφάνεια γραμμική ταχύτητα του κυλίνδρου επίστρωμα ελεγχόμενη από τον κύλινδρο κοπή πεθαίνει, έτσι ώστε να μπορεί να εξασφαλίσει υψηλή ακρίβεια πεθαίνει κοπή.

• Κάλυψη αγκάθου
  Δάχος: 9,4 mm
  Δύση κάθε κομμάτι: 250 mm
  Εσωτερική διάμετρος: 434,2 mm
  Μάρκα: Maxdura, CDG

• Συσκευή επισκευής κάλυψης ακροφύλλου
  Η λεπίδα επισκευής είναι εγκατεστημένη για την κοπή του φθαρμένου μέρους της κάλυψης της επίστρωσης, έτσι ώστε να μπορεί να αυξήσει τον χρόνο εργασίας της κάλυψης της επίστρωσης.
  Ο πελάτης μπορεί να επιλέξει τη λεπίδα που λειτουργεί μετά από καθορισμένους χρόνους κοπής με πετσέτα.

• Κύλινδρο κοπής με πετσέτα
  Υλικό: Αδιάβροχο ατσάλινο σωλήνα
  Εξωτερική διάμετρος: 410 mm
  Δάχος: 30 mm
  Διάμετρος τρυπών για την ανάλυση των διαστάσεων: 10 mm, χρησιμοποιήστε βίδα μεγέθους M10
  Απόσταση από το κέντρο των τρυπών: 100 mm σε οριζόντια κατεύθυνση
  Τρύπες διανέμονται σε κύκλο: 18 τρύπες με ομοιόμορφη κατανομή στον κύκλο
  Η επιφάνεια καλύπτεται από σκληρό χρώμιο και διενεργείται δοκιμή δυναμικής ισορροπίας και δοκιμή στατικής ισορροπίας.

• Κανονισμός για την καταχώριση κυλίνδρων κοπής με πετσέτα
  Μειωτήρας κιβωτίου ταχυτήτων για την κλειδώση της θέσης εγγραφής.
  Χρησιμοποιείται σύστημα πλανητικών κινήσεων·

• Πνευματική συσκευή ανύψωσης
  Όταν δεν χρειάζεται κοπή πετσέτας, ο κύλινδρος κοπής πετσέτας μπορεί να σηκώσει τον κύλινδρο κάλυψης αμόνιου, που κινείται από πνευματικό κύλινδρο.Αυτό μπορεί να εξοικονομήσει την κατανάλωση ενέργειας και να προστατεύσει το κάλυμμα της επίστρωσης και να παρατείνει το χρόνο εργασίας του;

• Πίνακας ελέγχου
  Μονάδες ανοιχτό/κλειστό κουμπί χειρισμού
  Πνευματικό κουμπί κλεισίματος μονάδων
  Κουμπί ελέγχου εγγραφής κοπής με πετσέτα
  το κουμπί διακοπής έκτακτης ανάγκης είναι εγκατεστημένο·
