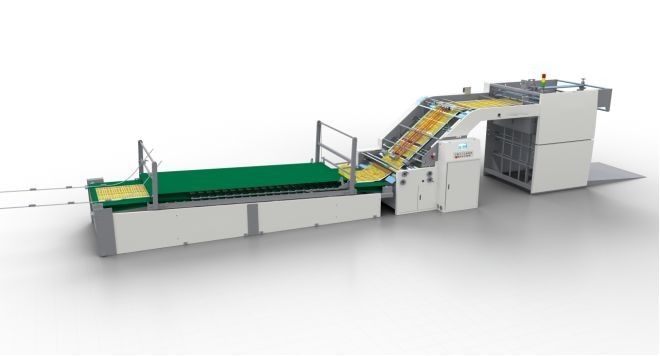

18.5KW High Speed Lito Laminator Machine Συγχρονισμένο σερβοκίνητο SDX-1200

Λιθολαμινοποιητής υψηλής ταχύτητας

(Συγχρονισμένη εξυπηρέτηση)

Βασικά χαρακτηριστικά:

• Ηλεκτρονική υψηλής ταχύτητας στρώση με μέγιστη ταχύτητα 12000 φύλλων ανά ώρα (μήκος χαρτιού: 600 mm)
• Ο κορυφαίος λιθοτροφοδότης εξασφαλίζει σταθερή λειτουργία σε υψηλές ταχύτητες και καμία επιπλέον ρύθμιση για διαφορετική εργασία.
• Βάση τροφοδοσίας: Το χαμηλό τραπέζι συσσώρευσης τύπου Ε εξασφαλίζει την άμεση τροφοδοσία χαρτιού από καρότσι παλέτων.
• Σύστημα κολλήματος: κυλίνδροι κολλήσεως υψηλής ακρίβειας, πλευρικό πώμα κόλλας, αυτόματο ελεγκτή επιπέδου κόλλας χωρίς υπερχείλιση σε υψηλή ταχύτητα και σύστημα ανακύκλωσης κόλλης.
• Σύστημα ευθυγράμμισης αντιστάθμισης:πολλαπλούς αισθητήρες ανιχνεύουν τη σχετική θέση του κάτω χαρτιού, ενώ οι κινητήρες servo εξασφαλίζουν εξαρτημένη αντιστάθμιση της μεταφοράς του πάνω χαρτιού για να εξασφαλίσουν την ακριβή ευθυγράμμιση δύο φύλλων.
• Ηλεκτρικό σύστημα ελέγχου: Ανθρώπινη διεπαφή μηχανής με έλεγχο PLC, ένδειξη φωτός προειδοποίησης, αυτόματη ανίχνευση της κατάστασης παραγωγής, παρατυπιών και αρχείου εργασίας.

Ειδικότητα:

**Οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση

• Αν η ποιότητα του χαρτιού και η κοπή είναι καλή και αρκετά ακριβής, και με ταχύτητα 9000 φύλλων/ώρα, ο λαμινατήρας μπορεί να φθάσει σε ανοχή 1,0 mm ή λιγότερη.
• Ο γροθωμένος ρόλος κόλλωσης από ανοξείδωτο χάλυβα μπορεί να εγγυηθεί την κατανάλωση κόλλας που κυμαίνεται συνήθως από 25-30gm, ανάλογα με τις δεξιότητες του χειριστή και τα είδη κυματοειδούς χαρτιού.

Επενδύσεις σε ηλεκτρικό σύστημα:

• Με το Yaskawa servo control, χωρίς επιπλέον ρύθμιση για διαφορετικά μεγέθη φύλλων, το βάρος του χαρτιού κυμαίνεται από 120 gsm έως 600 gsm, εύκολο στη λειτουργία.
• Η μοναδική τροφοδοσία και διανομή χαρτιού που επικαλύπτεται εξασφαλίζει την ομαλή λειτουργία χαρτιού χαμηλού GSM.
• Η συσκευή προφόρτωσης με σιδηρόδρομο είναι εξοπλισμένη ως πρότυπο.

Στο κάτω μέρος του φύλλου τροφοδοσίας:

• Εξοπλισμένο με δύο servo κινητήρες Yaskawa, ο ένας είναι για ακριβή χρονισμό τροφοδοσίας χαρτιού, ο άλλος είναι για τον έλεγχο της διαλείπουσας αναρρόφησης αέρα για καλύτερη τροφοδοσία χαρτιού μεγαλύτερου μεγέθους.
• Μεγάλος ανεμιστήρας αέρα και ξεχωριστοί κάτοχοι ζώνης εξασφαλίζουν ομαλή τροφοδοσία 2ply, 3ply, 4ply, 5ply και χαρτόνι, χωρίς δονήσεις του κάτοχου ζώνης.

Συγκρότημα κινητήρα με ελεγκτή για την εξασφάλιση ακριβούς και ενισχυμένης αναρρόφησης:

Τμήμα συγκόλλησης:

• Ο μηχανισμός κυλίνδρων από ανοξείδωτο χάλυβα υψηλής ακρίβειας εξασφαλίζει την ομοιόμορφη εφαρμογή κόλλας.
• Ειδικός μηχανισμός διασφαλίζει την απομάκρυνση του χαρτιού από τον ρόλο κόλλωσης, εύκολο καθαρισμό, αποσυναρμολόγηση και ρύθμιση
• Τρεις αισθητήρες για τον αυτόματο έλεγχο του όγκου της κόλλας.
• Το πλευρικό πώμα κόλλας εξασφαλίζει την αποφυγή της υπερχείλισης σε υψηλές ταχύτητες και την επανακυκλοφορία της κόλλας σε υψηλές ταχύτητες.

Τμήμα μητρώου:

• Πολλαπλούς αισθητήρες για την παρακολούθηση της θέσης τροφοδοσίας των κάτω φύλλων, οι δύο άνω κινητήρες servo (Ιαπωνική μάρκα Yaskawa) ρυθμίζουν τα άνω φύλλα συγχρονικά για να κάνουν ακριβές μητρώο κατά τη διάρκεια της λαμινίρισής.

Σύστημα μεταφοράς:

• Πολλαπλή μετάδοση ισχύος, ομοιόμορφα κατανεμημένη ανά συνδυασμό ταχυτήτων και ζώνων, χωρίς συντήρηση, χαμηλό θόρυβο, υψηλή απόδοση
• Τα κύρια γρανάζια για τους ρόλους κόλλησης κατασκευάζονται από την εταιρεία της Ταϊβάν.

Συσκευή μεταφοράς πίεσης:

• Τα στρωμένα φύλλα συλλέγονται από μεταγωγικό πρέσο ως πρότυπο για τέλεια σύνδεση.
• Η ταχύτητα μεταφοράς ρυθμίζεται από έναν κινητήρα ανάλογα με την ταχύτητα της μηχανής.

Εικόνα αφής:

• Διασύνδεση άνθρωπος-μηχανή (Proface) με έλεγχο με οθόνη αφής PLC, ένδειξη φωτός προειδοποίησης, αυτόματη παρακολούθηση της κατάστασης παραγωγής, παρατυπιών και καταγραφής εργασίας.

Πίνακας ελέγχου:
