35m/min Μηχανή χάρτου μελισσοκόκκινου 300KW μελισσοκόκκινο πλακέτο γραμμή στρώσης

Γραμμή στρωματοποίησης χαρτιού μελισσοκόκκινου χαρτιού

Πρότυπο: HZB-1600PC25

Χαρακτηριστικά:

• Είναι βολικό για τους εργαζόμενους να τοποθετήσουν τον ρόλο χαρτιού μέσω του υδραυλικού στεφάνου χαρτιού.
• Το σύστημα κόλλας μπορεί να κόλλει και στις δύο πλευρές του πυρήνα και επίσης μπορεί να κόλλει πάνω/κάτω σε χαρτί.
• Η αλληλεπίδραση με την ατμοσφαιρική ράψιμο, καθιστά την κόλλα ομοιογενή.
• Η συσκευή ελέγχεται με οθόνη αφής, εύκολη λειτουργία.

Εργασιακή ταχύτητα: 4 - 25 m/min, η γραμμή απαιτεί τα ακόλουθα μηχανήματα:

Ειδικότητα:

Σημείωση: Η ταχύτητα εργασίας εξαρτάται από τη διαμόρφωση της μηχανής, την ποιότητα του χαρτιού, την ποιότητα της κόλλας, την εμπειρία του χειριστή κλπ.

Λεπτομέρειες κάθε τμήματος

Σκουπίδια και στεγνωτήρες με πυρήνες μέλιτος

• Τροφή πυρήνα μέλιτος με κυλίνδρο τσιμπήματος
• Η τροφοδοσία ρυθμίζεται μέσω του χειροκίνητου τροχού συγχρονικά
• Η ηλεκτρική θέρμανση 80KW. Κάθε 40KW μπορεί να ενεργοποιηθεί / απενεργοποιηθεί ξεχωριστά.
• Η θερμοκρασία ρυθμίζεται.

Υδραυλική στήριξη κυλίνδρων χαρτιού

• πλάτος κυλίνδρου μητρικού χαρτιού: 1600 mm
• Διάμετρος κυκλώματος μητρικού χαρτιού: 1300 mm
• Μέγιστο βάρος κύκλου μητρικού χαρτιού: 2500KG
• Διάμετρος πυρήνα: 76 mm (3 ′′)
• Ρυθμισμός της τάσης: Ελέγχεται με πνευματική πέδη
• Άρμα προς τα πάνω/κάτω: Οδηγείται από υδροκύλινδρο
• Διάμετρος κυλίνδρου προθέρμανσης: 600 mm

Μονάδα κόλλωσης 1 και Μονάδα κόλλωσης 2

• Μέθοδος κόλλησης 1 για μονάδα κόλλησης 1: Κόλληση σε δύο πλευρές του πυρήνα για εξοικονόμηση κόλλας και γρήγορη ξήρανση του χαρτονιού.
• Μέθοδος κόλλησης 2 για μονάδα κόλλησης 1: Κόλληση κυλίνδρων σε χαρτί kraft
• Μέθοδος συγκόλλησης για τη μονάδα συγκόλλησης 2: Συρμολόγηση συγκόλλησης σε χαρτί kraft
• Ελέγχος κατανάλωσης κόλλας: Πνευματικός έλεγχος και χειροκίνητος έλεγχος τροχού συγχρόνως
• Μέθοδος παροχής κόλλας: κόλλος που παρέχεται από αντλία διαφράγματος
• Υλικό ελαστικού: ανοξείδωτο χάλυβα (δεν χρησιμοποιούμε ελαστικό τυλιγμένο με ελαστικό χάλυβα, διότι το ελαστικό είναι εύκολο να φθαρεί)

Μονάδα θέρμανσης και συμπίεσης

• Μέθοδος συμπίεσης: Θερμική ενέργεια από τα πάνελ θέρμανσης και θερμότητα που κατανέμεται ομοιόμορφα στο πάνελ.
• Έλεγχος συμπίεσης: Ανύψωση με βίδα, με κινητήρα.
• Ελέγχος θερμοκρασίας: Ηλεκτρικός έλεγχος μεταξύ 0 και 250°C
• Μέθοδος θέρμανσης: Ηλεκτρική θέρμανση
• Η επιφάνεια της πλάκας θέρμανσης επικαλυμμένη με υλικό τεφλόνου, δεν αφήνει κόλλα στην επιφάνεια της πλάκας θέρμανσης
• Διάμετρος θέρμανσης: 2500 mm
• Το θερμαντήρα είναι 72KW.

Μονάδα συμπίεσης ζώνης

• Διπλή δομή με ζώνη από νιτρίλιο.
• Χρησιμοποιήστε 45 ζευγάρια βαρέων τύπων κυλίνδρων για πίεση
• Η ζώνη μπορεί να πιέσει την σανίδα για να σιγουρευτεί ότι θα κολλήσει δυνατά και μπορεί να βοηθήσει στο ψύξιμο της σανίδας μελιού.
• Πνευματική πίεση ελέγχου ανά μέγεθος και πάχος της πλακέτας μελιού
• Εξοπλισμένη με διάταξη έντασης ζώνης και καθοδήγησης
• Διάρκεια: 10m

Μονάδα στεγνώσεως θαλάμου

• Διπλή δομή με ζώνη PVC.
• Εγκαθίσταται αυτόματη συσκευή ρύθμισης κλίσης για τη ζώνη PVC
• Η δομή του θαλάμου: υιοθετήστε 150x100mm τετραγωνικό σωλήνα χάλυβα και πλακέτα χάλυβα. πάχος στρώματος βράχου μαλλί είναι 50mm για τη διατήρηση της θερμοκρασίας
• Οι δύο πλευρές του θαλάμου έχουν πόρτα ελέγχου.
• Μέθοδος θέρμανσης: Κεντρική θέρμανση με κυκλοφορία θερμού αέρα
• Αεροσωλήνα είναι διπλή δομή στρώσης, μπορεί να κρατήσει την θερμοκρασία καλά και να αποτρέψει να καεί
• Χρησιμοποιήστε 26 ζευγάρια βαρέων κυλίνδρων τύπου πλωτήρα για τον πίεση.
• Δείκτης ελέγχου θερμοκρασίας, αυτόματη ρύθμιση θερμοκρασίας θέρμανσης
• Διάστημα: 8m
• Συνολική ισχύς θέρμανσης: 60KW

Μονάδα ψύξης κυλίνδρων

• Το μήκος του τμήματος ψύξης είναι 5000 mm
• Εγκαταστάθηκε ανεμιστήρας ψύξης
• Το σύστημα ροής αέρα χρησιμοποιείται για τη μεταφορά ψύξης αέρα σε κάθε μέρος της επιφάνειας μέλιτος
• Χρησιμοποιήστε 10 ζευγάρια βαρέων τύπων κυλίνδρων για πίεση

NC μονάδα κοπής λεπτών λεπίδων

• Μέγιστο πλάτος κοπής: 1600 mm
• Δυνατό πάχος πλάκας: 6-60 mm
• Διορθωτές λεπίδας με κινητήρα
• Πρότυπο άλεσης λεπίδας: αυτόματο / χειροκίνητο
• Ποσότητα λεπίδας: 5 τεμάχια
• Ρυθμισμός θέσης λεπίδας: χειρισμός PLC, λειτουργία οθόνης αφής

Μονάδα διασταύρωσης

• Συγχρονισμένη κοπή: Ελέγχεται από σεροκινητήρα.
• Στροφή μπάλα και γραμμική καθοδήγηση χρησιμοποιούνται για τη μετάδοση
• Γρήγορη ρύθμιση
• Έλεγχος PLC, λειτουργία με οθόνη αφής
• Η λεπίδα κοπής μπορεί να λειτουργήσει με το ρολόι και ενάντια στο ρολόι
• Ελάχιστο μήκος κοπής: 1800 mm σε ταχύτητα 25 m/min
• Διάταξη διαγώνιας διαχωριστικής ανοχής (1600x1000mm) για πλακάκια μελιού:±2mm

Στάκερ

• Οδηγός / αυτόματο μοντέλο και τα δύο διαθέσιμα
• Το χέρι συλλογής φύλλου μεταφοράς της τάσης ζώνης μπορεί να ρυθμιστεί ξεχωριστά
• Η ταχύτητα στοίβασης ρυθμίζεται
• Υδραυλική κίνηση κυλίνδρου της πλατφόρμας ανύψωσης/κατάβασης
• Το ύψος στοίβωσης είναι 1600mm

Κατάλογος ηλεκτρικών και πνευματικών εξαρτημάτων:

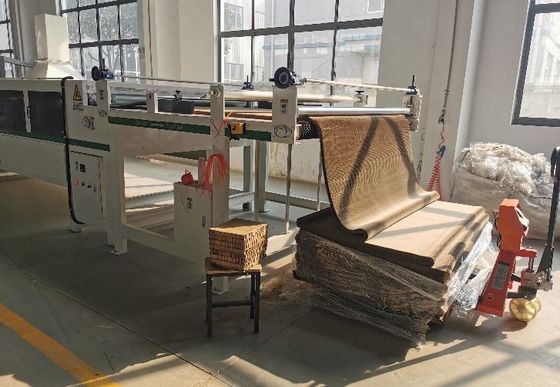

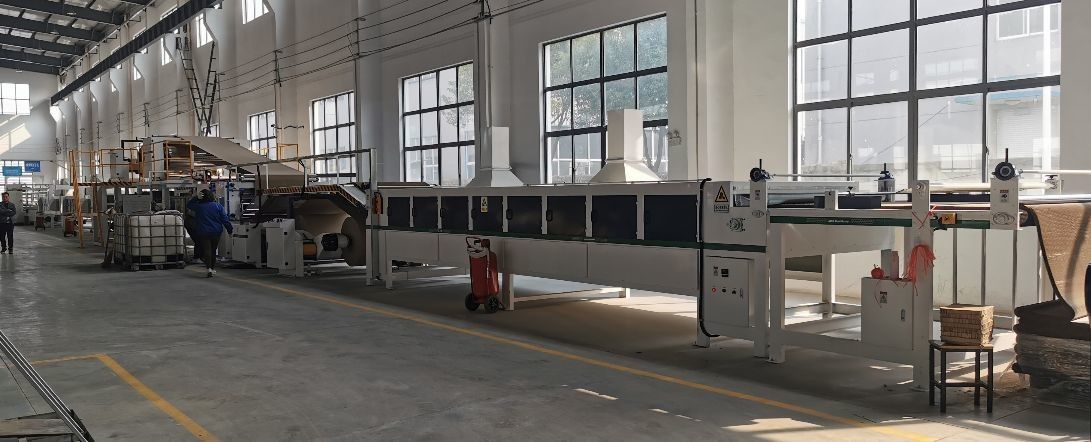

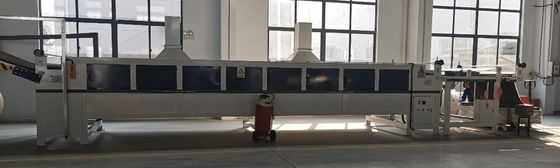

Φωτογραφίες:
