Λεπτομέρειες:
|
| Τετάρτη: | 220V ή 380V ή 415V | Χρώμα: | Προσαρμοσμένο |
|---|---|---|---|
| Ταχύτητα: | Μαξ. 70 μέτρα/λεπτο. | Μέγεθος προστατευτικού άκρου L: | 30-110 mm (μπορεί να είναι συμμετρική και ασύμμετρη) |
| L πάχος προστατευτικού άκρου: | 2.510mm | Έλεγχος: | Αυτοματοποιημένο |
| Επισημαίνω: | Μηχανή προστασίας άκρων χαρτιού 70m/min,Μηχανή προστασίας άκρων χαρτιού 32KW |
||

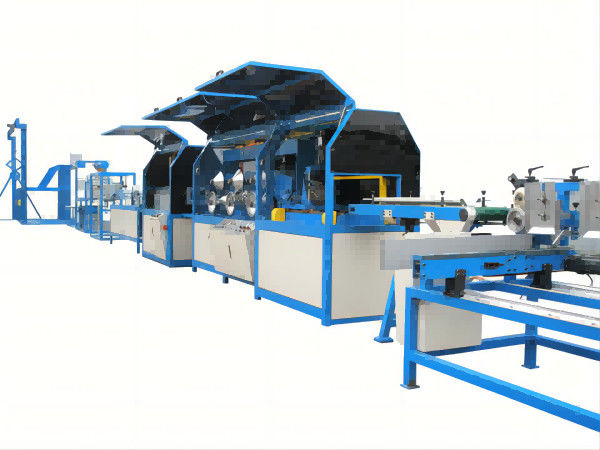

Υψηλής ταχύτητας γραμμής προστασίας άκρων χαρτιού
(Μοντέλο: ZHJ-120G, μόνο για την κατασκευή προστατευτικών άκρων με προφίλ L)
Χαρακτηριστικά:
Προδιαγραφές1:
| Σχήμα | ZHJ-120G | |||
| Ταχύτητα εργασίας | Μαξ. 70m/min | |||
|
Μέγεθος πλάκας άκρου Δοκιμή με πλάκα άκρου μεγέθους 50x50x5mm |
Ταχύτητα | Ελάχιστο μήκος | Μέγιστο μήκος | Στον βαθμό γωνίας |
| 70m/min | 2000 χιλιοστά | Αριθμός ορίου | 120°-130° | |
| 60m/min | 1500 χιλιοστά | Αριθμός ορίου | 95°-110° | |
| 50m/min | 1000 χιλιοστά | Αριθμός ορίου | 85°-95° | |
| 40m/min | 1000 χιλιοστά | Αριθμός ορίου | 85°-90° | |
| 30m/min | 800 χιλιοστά | Αριθμός ορίου | 85° | |
| Μέγεθος προστατευτικού άκρου L |
30-110 mm (μπορεί να είναι συμμετρική και ασύμμετρη)
Ελάχιστο μέγεθος 30 mm Με την επιφύλαξη των ακόλουθων περιορισμών: 1) πάχος πλάκας άκρου όχι μεγαλύτερος από 4 mm 2) ταχύτητα εργασίας όχι μεγαλύτερη των 30 m/min
Μέγιστο μέγεθος 110 mm Με την επιφύλαξη των ακόλουθων περιορισμών:
Μπορεί να είναι συμμετρική και ασύμμετρη |
|||
| L πάχος προστατευτικού άκρου |
2.5-10mm
Μίν. πάχος 2,5 mm Με την επιφύλαξη των ακόλουθων περιορισμών: 1) Μέγεθος πλάκας άκρου όχι μεγαλύτερο από 110 mm 2) ταχύτητα εργασίας όχι μεγαλύτερη των 30 m/min
Μέγιστο πάχος 10 mm Με την επιφύλαξη των ακόλουθων περιορισμών: 1) Μέγεθος πλάκας άκρου όχι μεγαλύτερο από 90 mm Δυνατότητα εκτόξευσης: |
|||
Sελαττωματισμός2:
| Σχήμα | ZHJ-120G |
| Εσωτερική βαρύτητα χαρτιού | 420-600 g/m2ανακυκλωμένο χαρτί, η επιφάνεια του χαρτιού πρέπει να είναι τραχιά |
| Γεραμισμός επιφανειακού χαρτιού | 175-250 γραμμάρια kraft |
| Διάμετρος πυρήνα κυλίνδρου χαρτιού | 3 "(76 mm) |
| Σκηνές | 3-13 |
| Συλλέκτης |
Περιεχόμενο 1: Καολίνη (AI)203· 2SiO2· 2H2Ο) Περιεχόμενο 2: Πολυβινυλική αλκοόλη (PVA) (C)2H4) ν Το στερεό ποσοστό είναι 15% - 25% |
| Διάμετρος κυλίνδρου χαρτιού | Μέγιστο 1500 mm |
| Μέγεθος μηχανής | 32000x3500x2600 χιλιοστά |
| Εργασιακή περιοχή | 35000x4000x2600 χιλιοστά |
| Θερμοκρασία λειτουργίας | 0-50°C |
| Εργασιακή υγρασία | ¥70% |
| Βάρος της μηχανής | 6500KG |
| Συνολική ισχύς | 32KW (συμπεριλαμβάνονται 16KW για θέρμανση και 16KW για σχηματισμό τροχού) |
| Απαιτήσεις συμπιεσμένου αέρα | 00,8 MPa/0,2 m3(Προσφέρει ο πελάτης) |
ΟΕφαρμογή όρων
| Θερμοκρασία λειτουργίας | 10°C-50°C |
| Θερμοκρασία δωματίου χώρου εγκατάστασης | 10°C-50°C |
| Σχετική υγρασία (%) | Μέγιστο 70% |
| Έλβωση | 100 μέτρα |
| Σύστημα ελέγχου | Διοικητής, κινητήρας σερβο, οθόνη αφής (HIM) |
| Κουτί χαρτιού |
Σύνθετα στερεόστρωμα με ανύψωση για εσωτερικό χαρτί. Διαχωρισμένη θέση χαρτιού για το χαρτί επιφάνειας. |
| Μέθοδος φόρτωσης κυλίνδρου |
Εγκατάσταση εσωτερικών ρολ χαρτιού με ανύψωμα (εξοπλίζεται σε μηχανή ZHJ-120G). Εφοδιασμός της επιφάνειας με κυλίνδρους χαρτιού με χειροκίνητο υδραυλικό ανελκυστήρα. Δεν χρειάζεται να σταματήσει το μηχάνημα όταν φορτώνεται χαρτί. |
| Τροφή χαρτιού καιστρώσεις | Πολλαπλά στρώματαστρώσεις |
| Σύστημα συγκόλλησης | Πολυεπίπεδη συγκόλληση |
| Θέρμανση με κόλλα | Ηλεκτρική θέρμανση με σύστημα ελέγχου θερμοκρασίας |
| Τροφή με κόλλα | Αυτόματη τροφοδοσία με αντλία διαφράγματος |
| Ρυθμίσεις πίεσης | Πνευματικός έλεγχος |
| Προστατευτική θέρμανση | Ηλεκτρική θέρμανση |
| Μέθοδος κοπής | Τεχνουργήματα για την κατασκευή καμάρας |
| Ποσότητα κοπτήρα | 1 κοπτήρας |
| Μίν. μήκος κοπής | 80cm |
| Ακριβότητα κοπής | ±1 mm |
| Στάκερ | Αυτόματη στοίβαση |
| Χρησιμοποιούμενος | 2-3 εργαζόμενοι |
| Απαιτούμενο δοχείο | Ένα δοχείο 40 ιντσών |
Λεπτομέρειες μηχανής ZHJ-120G:
Άλλα στοιχεία:
| Κύριο ρουλέν | Ετικέτα SKF |
| Ηλεκτρικά εξαρτήματα | Ετικέτα Schneider |
| Πνευματικό μέρος | Ετικέτα AirTec |
Φωτογραφίες:
